モータードライバ回路図

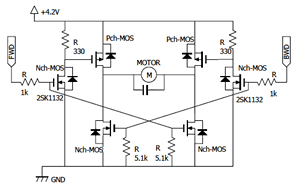

今回製作したモータードライバの回路図です。

回路図中、HブリッジはSP8M4を2つ使って構成しました。
バイポーラトランジスタの時のDCDCコンバータは使用しません。純正のメイン基板で「4セルだと燃える」といわれていたのはドライバのトランジスタです。そのトランジスタをすげ替えてしまったのですから、4.8Vを直接かけても大丈夫だろうという判断です。実際、RX2は電圧的には問題ありません。
上段PchのFETを駆動するために小型のNchのMOS-FETを使用しています。

試走の結果は上々。大変よいです。初めてリレーチューンに成功したときを思い出しました。でも挙動はそのときを上回っています。
加速はスムーズで壁の直前までふけきらないなどということもありません。これはリレーのときとほぼ互角。アクセルオフでブレーキがかかることはありません。SP8M4内部のダイオードがきっちりと仕事をしてくれている感じです。
さあ、やっと足回りのセッティングをつめられるゾ。
