ラジカン モータードライバ回路図

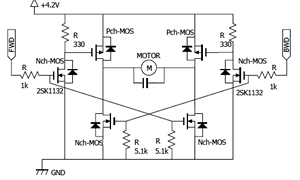

今回製作したモータードライバの回路図です。回路図中、HブリッジはSP8M4を2つ使って構成しました。バイポーラトランジスタの時のDCDCコンバータは使用しません。純正のメイン基板で「4セルだと燃える」といわれていたのはドライバのトランジスタ...
ラジカン 数値

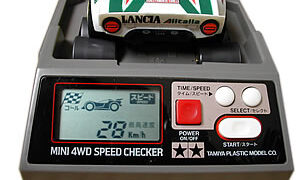

スピードチェッカーと重量計による計測を行いました。最高速は4セル+トランジスタチューンの8月26日とほぼ同じ。重量は15g減と大幅に軽くなりました。明日はの試験走行の予定です。
ラジカン FETモータードライバの組み込み

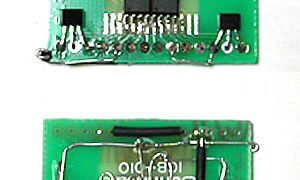

ここのところ時間が取れずにいたのですが、やっと作業を進めることができました。ICB-010に部品を実装したところです。相変わらずハンダ付けが汚いのはご愛嬌。懸念された表面実装のSP8M4ですが、ピン数が少ないこともあって思ったより簡単にでき...
ラジカン FETモータードライバの実体配線図

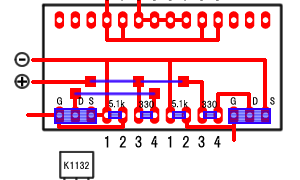

SP8M4を実装する側から見た図です。SP8M4は中央に並べ、外側に2SK1132と抵抗を配置しようという魂胆です。その場の雰囲気でジャンパーの飛ばし方などは変えるかもしれません。モーターに繋ぐのは上の6番と8番、入力は下のゲートになります...
ラジカン ICB-010
サトー電気に発注していた部材が届きました。今回の目玉はICB-010です。ICB-010というのはサンハヤトの変換基板です。SOPの1.27mmピッチを2.54mmピッチに変換してくれます。最大28ピン、ピンを立てれば6/10インチ幅のIC...
ラジカン 電気部材発注
サトー電気に発注しました。品名型式数量単価小計fet2SK11326422522SJ3774843362SK2231484336抵抗 1/4w330Ω1010.51055.1kΩ1010.510510kΩ1010.5105スライドスイッチ中...
ラジカン FET欠品
共立エレショップから連絡がありました。2SK1132は最小ロット100ヶで受注後4ヶ月かかるとのこと。残念ですが見送りですね。郵便局へ行くのが面倒ではありますが、サトー電気に発注することにしましょう。
ラジカン SP8M4入手

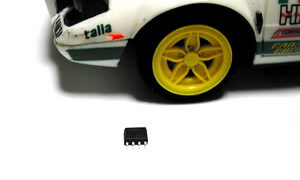

思い立ったが吉日というわけで、SP8M4を入手しました。ヤフオクで購入。送料別で1ヶ300円でした。大きさの比較用にストラトスの横に置いてみました。データシートで数字はわかっていたのですがホントに小さいです。これで5Aが流せるなんて信じられ...
ラジカン FETとモータードライバ
FETとモータードライバについて調べていると、PICかロボコンのサイトに行き着くことが多いです。10年くらい前だったら自分もハマっていたかもしれません。でも当時はインターネットなんて便利なものは手元になかったので、独学ですべてを切り開くのは...
